1.8°20mm两相混合式步进电机
1.8°20MM (NEMA8)2PHASE HYBRID STEPPER MOTOR
基本性能
Genaral Specification
项目 ltem | 性能 Specifications |
步距角 Step Angle | 1.8° |
温升 Temperature Rise | 85°Cmax |
环境温度 Ambient Temperature | -20°C-+50°C |
绝缘电阻 Insulation Resistance | 100 MΩMin.500VDC |
绝缘等级 Insulation class | B |
电气强度 Dielectric Strength | 500VAC for 1 minute |
径向间隙 Shaft Radial Play | 0.02Max.(450g) |
轴向间隙 Shaft Axial Play | 0.08Max.(450g) |
最大径向压力 Max.radial force | 28N(20mm from the flange) |
最大轴向压力 Max.axial force | 10N |
电机规格
Electrical Specifications
型号 Model No | 步距角 Step Angle | 机身 Model Length | 电流 Current phase | 电阻 Resistance phase | 电感 Inductance phase | 静扭矩 Holding Torque | 引出线 Number of Leads | 重量 Weight |
| (°) | mm | A | Ω | mH | g.cm | NO. | g | |
| S20BYGH30-050A4 | 1.8 | 30 | 0.5 | 4.8 | 1.3 | 180 | 4 | 50 |
| S20BYGH42-050A4 | 1.8 | 42 | 0.5 | 7.5 | 2.4 | 250 | 4 | 90 |

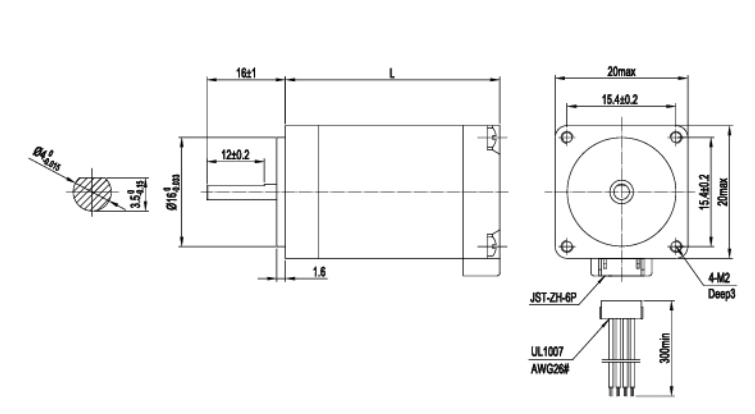

电机外形尺寸
Dimensions
单位
Unit=mm

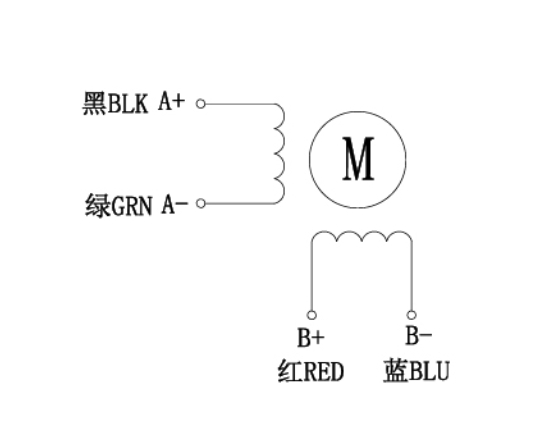

接线图
Wiring Diagram
