1.8°35mm两相混合式步进电机
1.8°35MM (NEMA14)2PHASE HYBRID STEPPER MOTOR
基本性能
Genaral Specification
项目 ltem | 性能 Specifications |
步距角 Step Angle | 1.8° |
温升 Temperature Rise | 85°Cmax |
环境温度 Ambient Temperature | -20°C-+50°C |
绝缘电阻 Insulation Resistance | 100 MΩMin.500VDC |
绝缘等级 Insulation class | B |
电气强度 Dielectric Strength | 500VAC for 1 minute |
径向间隙 Shaft Radial Play | 0.02Max.(450g) |
轴向间隙 Shaft Axial Play | 0.06Max.(450g) |
最大径向压力 Max.radial force | 28N(20mm from the flange) |
最大轴向压力 Max.axial force | 10N |
电机规格
Electrical Specifications
型号 Model No | 步距角 Step Angle | 机身 Model Length | 电流 Current phase | 电阻 Resistance phase | 电感 Inductance phase | 静扭矩 Holding Torque | 转子惯量 Rotor Inertia | 定位扭矩 Dentent Torque | 引出线 Number of Leads | 重量 Weight |
| (°) | mm | A | Ω | mH | g.cm | g.cm² | g.cm | NO. | g | |
| S35BYGH20-040A4 | 1.8 | 20 | 0.4 | 2.2 | 1.6 | 5.0 | 9 | 60 | 4 | 90 |
| S35BYGH28-080A4 | 1.8 | 28 | 0.8 | 5.0 | 5.0 | 12 | 11 | 80 | 4 | 120 |
| S35BYGH34-080A4 | 1.8 | 34 | 0.8 | 6.5 | 9.8 | 18 | 13 | 110 | 4 | 160 |

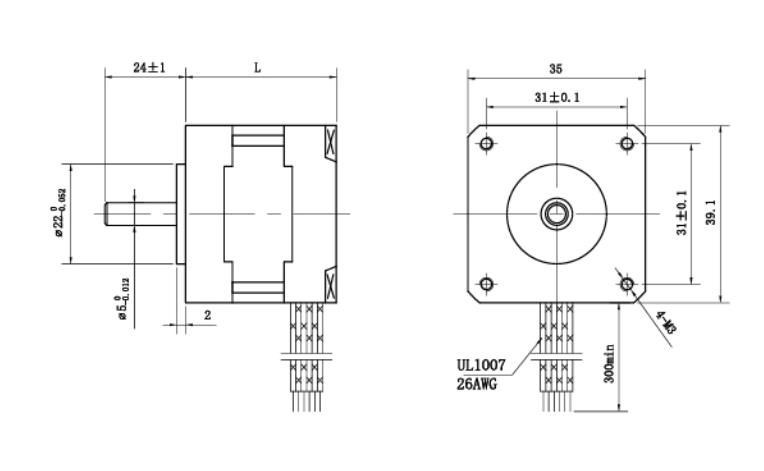

电机外形尺寸
Dimensions
单位
Unit=mm

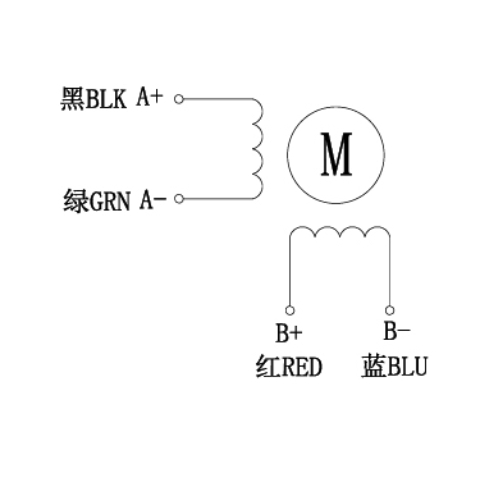

接线图
Wiring Diagram
